Novembro |

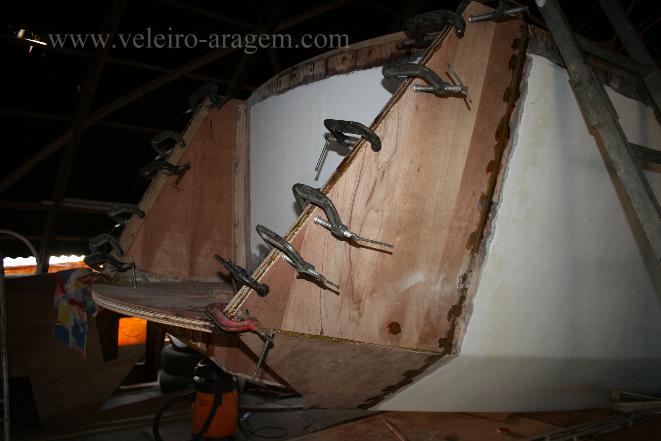

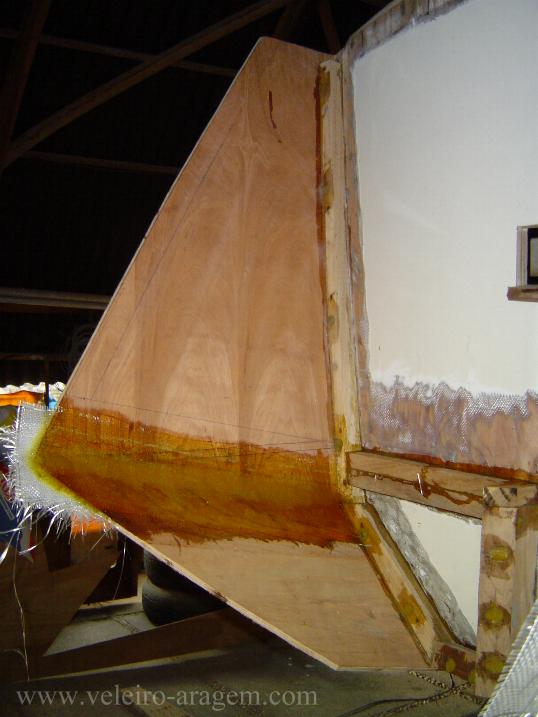

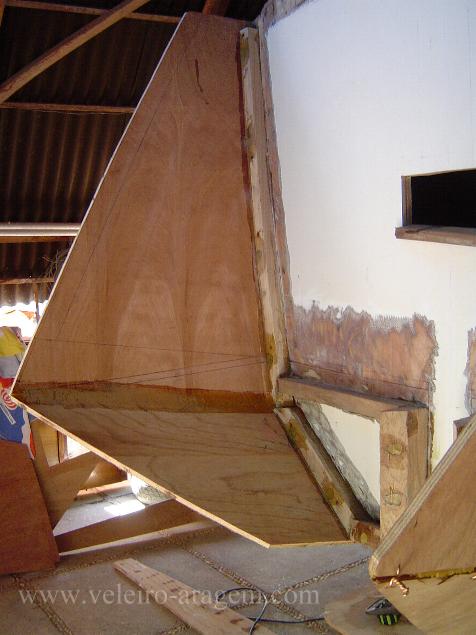

Este período resumiu-se em continuar a construção da Plataforma de Popa. ABAIXO, CONTINUA O PASSO-A-PASSO DA CONSTRUÇÃO.  Montagem dos painéis na base, usando-se parafusos e, nos chines, o sistema costure e cole. Note o filete arredondando o chine.  Reforço
interno dos chines,
usando-se emplastos de fibra de vidro saturados de resina epoxy sobre o
filete ainda em pega. Usei
manta bem fina e tecido grosso (320g/m2) em quatro
camadas, nesta ordem: manta-tecido-manta-tecido.

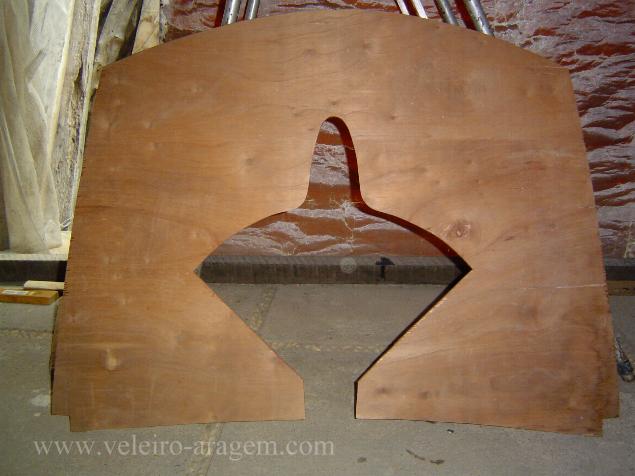

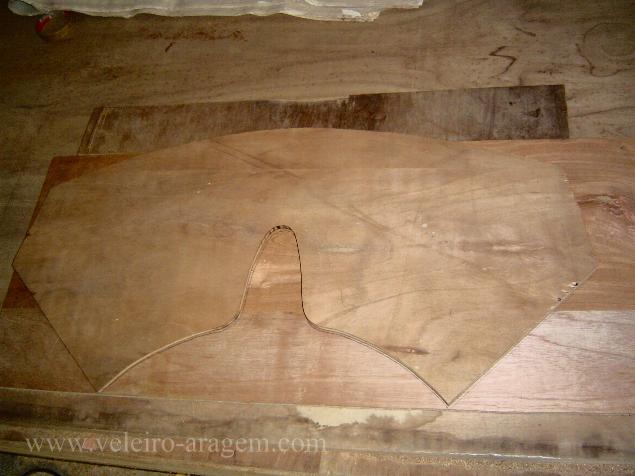

 Aqui, o
painel que formará o amplo degrau principal da Plataforma,
feito em compensado de 10mm. Note o recorte da abertura com
45º para cada lado, cujo formato deixará
girar o Leme, com folga, e permitirá que ele
seja posto ou retirado por cima, quando for preciso.

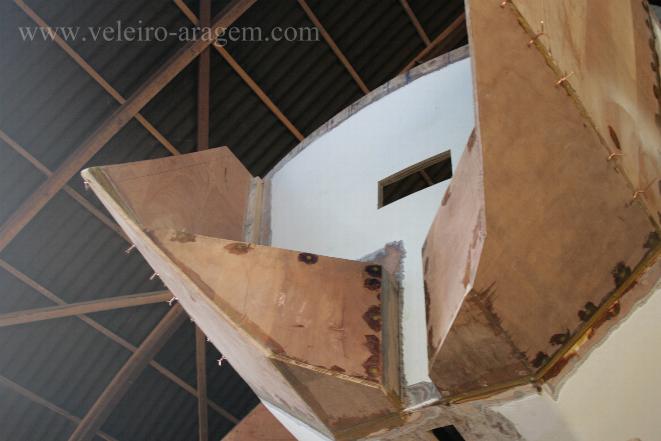

 Cortando os reforços do degrau principal da Plataforma.  Plataforma
vista de baixo. Do primeiro chine
até o fundo, usei compensado de 12mm.
Até o primeiro chine,
usei compensado de 10mm.

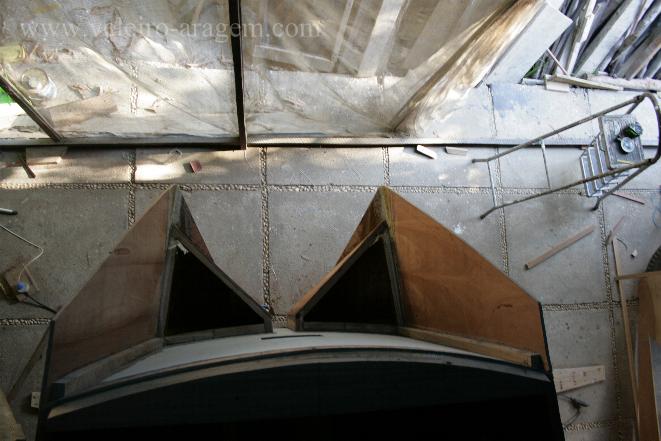

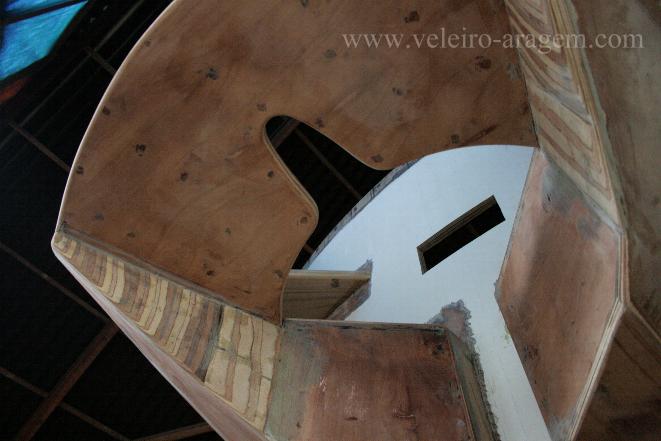

 Plataforma
vista de cima. As
bases já estão fibradas e resinadas
internamente, prontas para receberem a colagem do degrau
principal.

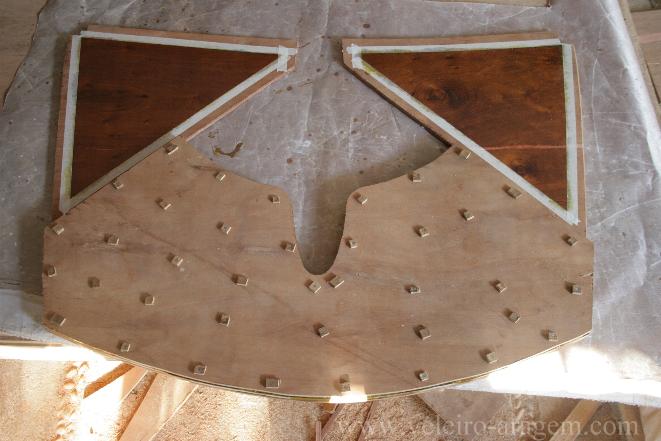

 Aqui o
degrau principal sendo
reforçado em sua extensão à
ré, com adição de mais duas placas de
10mm, formando um plank
bastante resistente.

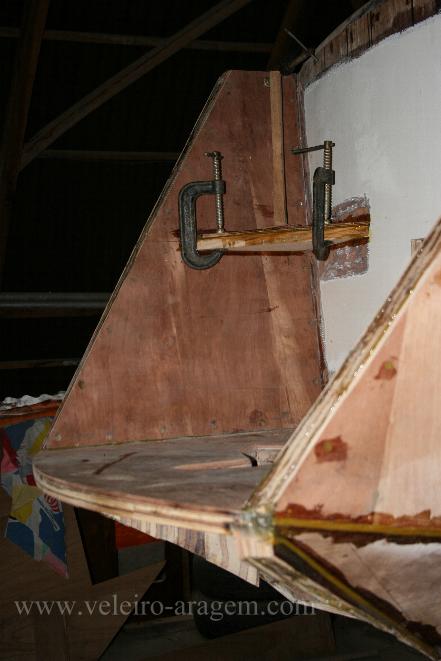

 Colando
estruturas
internas das laterais da Plataforma. Usei conjuntos de duas ripas de
1,2cm por
3,5cm coladas entre si, para conseguir a mesma leve curvatura do
costado.

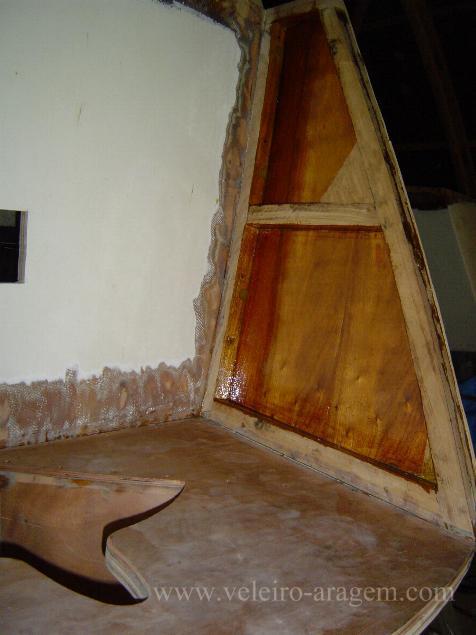

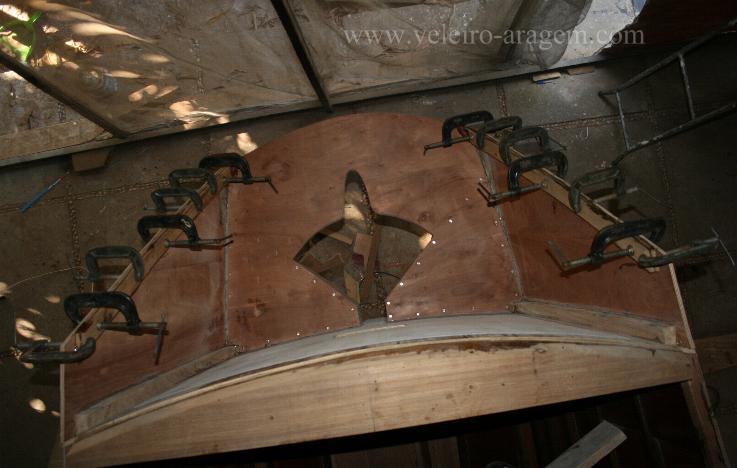

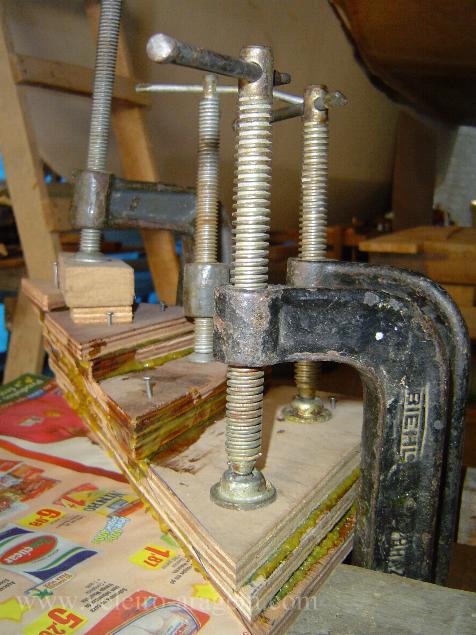

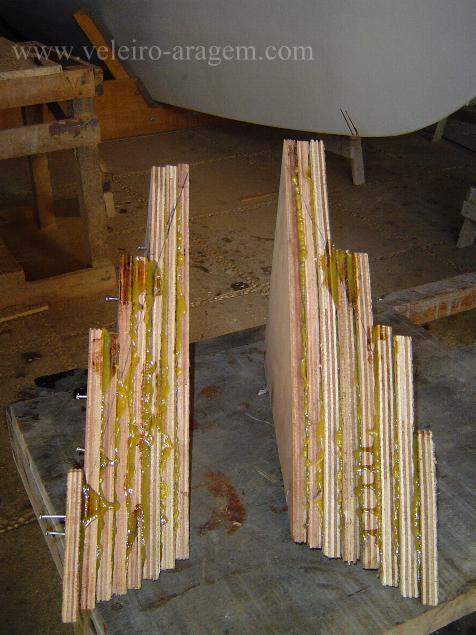

 Plataforma vista de cima, com o degrau principal já colado e parafusado em sua base.  Construindo planks de compensado 10mm, para formarem reforços sob o degrau principal.  Planks prontos para shape (forma) e colagem, preenchendo os chines sob o degrau principal da Plataforma.  Laterais
da Plataforma
resinadas internamente, prontas para receberem um painel de fechamento
feito com o mesmo compensado de 10mm. Note a área lixada no
canto, onde será colado um reforço interno: uma
das bases do púlpito.

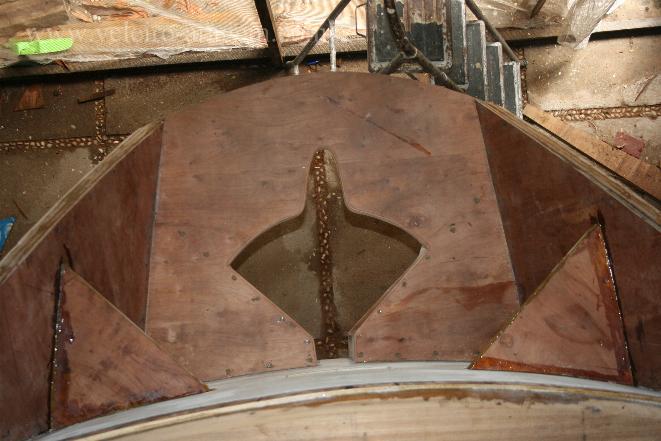

 Plataforma com
os
painéis internos já fixados, agora recebendo um
segundo
degrau intermediário em cada canto. Fiz os degraus
de
tábua (freijó) com 20mm de espessura,
colando
também um plank
de 10mm de compensado sobre cada um deles, com a
intenção de evitar empenamento
(acanoamento) da tábua.

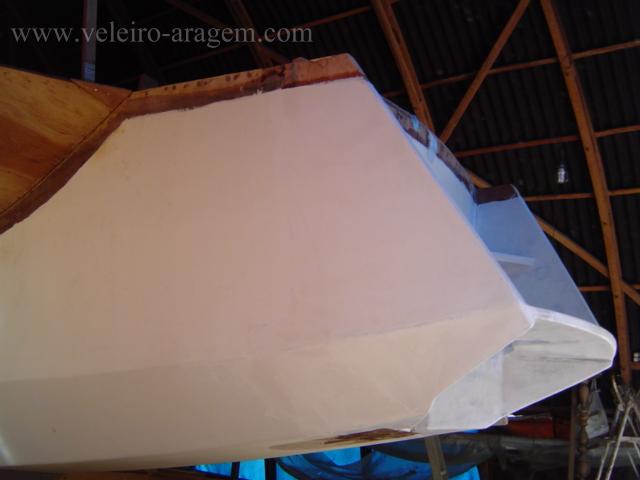

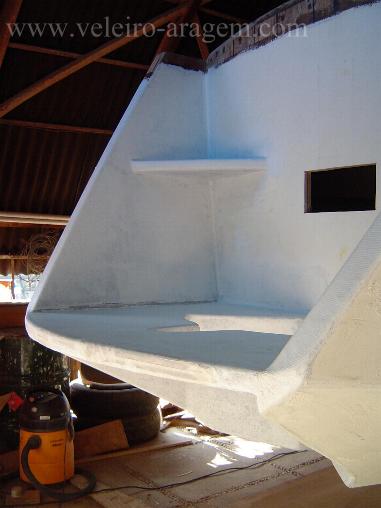

  Plataforma vista de baixo, pronta para ser laminada.  Plataforma pronta, com uma demão de primer e já emassada por fora.

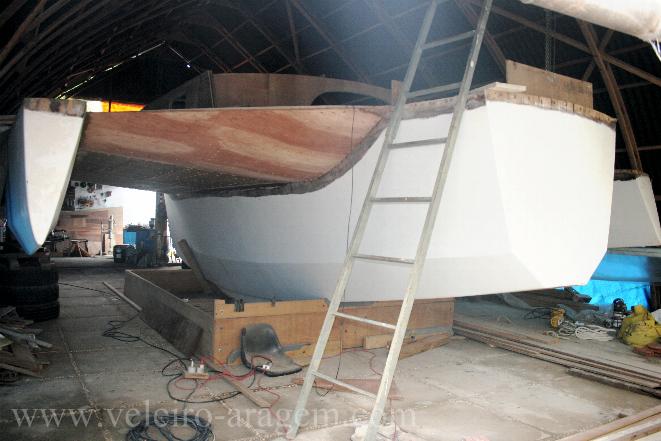

Novo
perfil da popa. Compare
com o anterior, acima. Acho que ficou
melhor. Além de sua utilidade, a Plataforma deu linhas mais
suaves ao perfil e o barco ganhou mais dois pés em seu
comprimento total. O Aragem
agora é um trimarã de 36 pés.

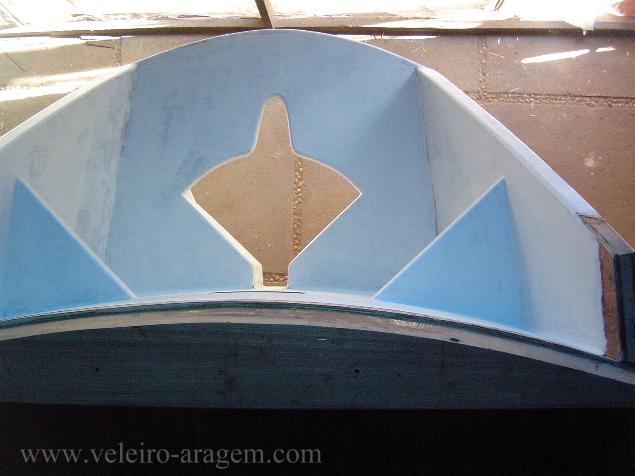

 Plataforma vista de cima. |
